Высокий модуль камеры динамического диапазона 1MP WXGA MIPI с Omnivision OV10635

Высокий модуль камеры динамического диапазона 1MP WXGA MIPI с Omnivision OV10635

Подробная информация о продукте:

Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Sinoseen
Сертификация: RoHS
Номер модели: SNS-1MP-OV10635-M1.0

Оплата и доставка Условия:

Количество мин заказа: 3
Цена: negotiable
Упаковывая детали: Сумка Tray+Anti-static в коробке коробки
Время доставки: 2-3векс
Условия оплаты: T/T
Поставка способности: 500000 частей/месяц
Лучшая цена контакт

Подробная информация

Тип: модуль камеры mipi Датчик: 1/2.7" Omnivision OV10635
Разрешение: 1MP 1280Hx800V Размеры: ориентированный на заказчика
FOV объектива: 90° (опционный) Тип фокуса: Фиксированный фокус
Интерфейс: MIPI Особенность: HDR
Высокий свет:

Модуль камеры WXGA MIPI

,

Модуль камеры OV10635 MIPI

,

Модуль камеры MIPI ov10635

Характер продукции

Высокий модуль камеры динамического диапазона 1MP WXGA MIPI с Omnivision OV10635
Ориентированный на заказчика модуль камеры динамического диапазона HD MIPI 1MP WXGA высокий с Omnivision OV10635


Модуль камеры MIPI
Это модуль камеры 1MP MIPI с датчиком OV10635 Omnivision, OV10653 1/2.7" датчик изображения определения динамического диапазона CMOS WXGA (1280x800) высокий (HDR) высокий (HD). Оно поддерживает для размеров изображения: WXGA (1280x800), HD 720p (1280x720), WVGA (752x480), VGA (640x480), 600x400, CIF (352x288), QVGA (320x240).
Высокая чувствительность и имеет fuction HDR, также своя температурная амплитуда рабочей температуры -40 к 105°C.


Спецификация

Модуль никакой

SNS-1MP-OV10635-M1.0

Размер пиксела

4.2μm x 4.2μm

Эффективные пикселы

1280H×800H

Выходной видеосигнал

Сырцовое Bayer10bit/8bit

Тариф активного размера массива видео-

30FPS

Датчик изображения

1/2.7"



Тип датчика

Omnivision OV10635

Взгляд объектива

FOV90° (опционное), F/N (опционные)

Искажение ТВ

<1>

AEC

Поддержка

AEB

Поддержка

AGC

Поддержка

Рабочий потенциал

AVDD: 3.0~3.6V DOVDD: 1.7~3.6V DVDD: 1.7~1.9V

Рабочая температура

-40~105℃

Температура хранения

0~70℃

Размеры

Ориентированный на заказчика

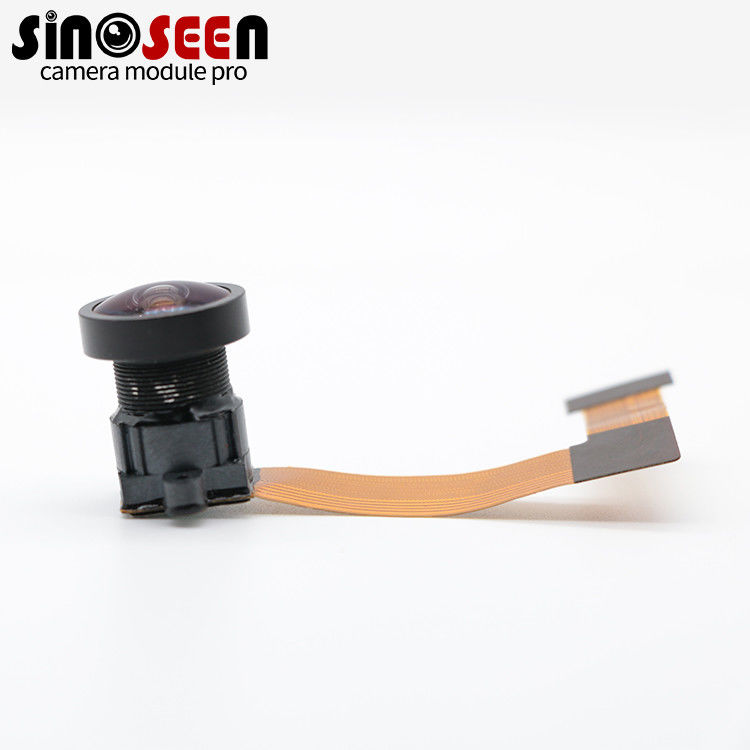

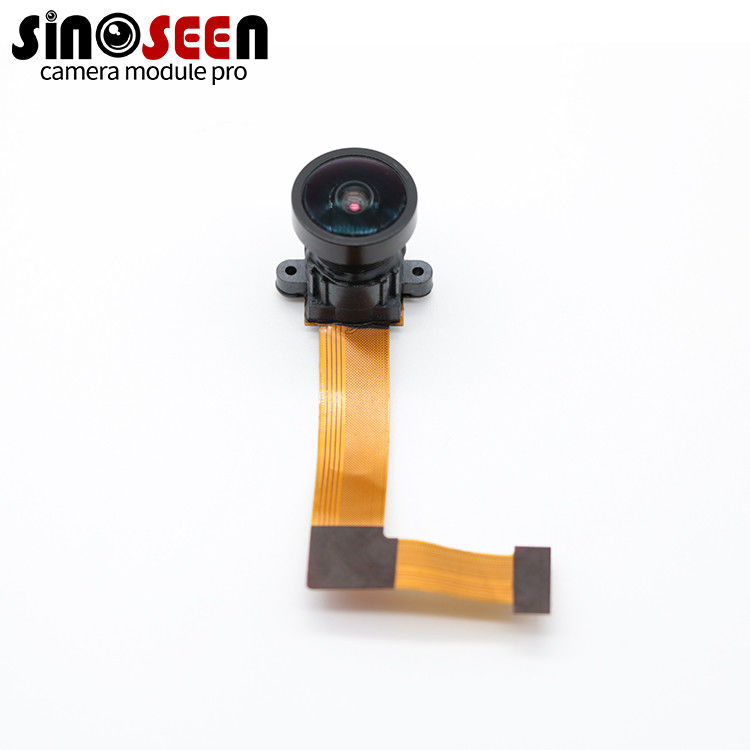

Высокий модуль камеры динамического диапазона 1MP WXGA MIPI с Omnivision OV10635 0Высокий модуль камеры динамического диапазона 1MP WXGA MIPI с Omnivision OV10635 1

CO. технологии Шэньчжэня Sinoseen, Ltd

Изготовитель модуля камеры 10 лучших Китая

Мы подгоняем все виды модуля камеры USB/MIPI/DVP согласно вашей просьбе





вопросы и ответы:


Q1. Как выбрать правый модуль камеры?
: Пожалуйста скажите нам ваши специфические потребности, как сценарии применения, разрешение, размер, и требования к объектива. Мы будем иметь профессиональную команду инженеров, который нужно помочь вам в выборе самого соответствующего модуля камеры.


Q2. Как начать придать непроницаемость?
: После подтверждать все параметры, мы нарисуем чертеж для того чтобы подтвердить детали с вами. Как только чертеж подтвержен, мы аранжируем проверки.


Q3: Как я отправляю оплату?
: В настоящее время мы принимаем банковский трансфер и PayPal T/T.


Q4: Сколько времени оно принимает для того чтобы сделать образец?
: Если это модуль камеры USB, то он обычно принимает 2-3weeks, если это модуль камеры MIPI или DVP, то оно обычно принимает 10-15days.


Q5: Сколько времени оно примет для того чтобы получить образец после того как оно готов?
: После того как образцы будут испытаны и никакая проблема, мы отправим образцы в вас через UPS DHL Federal Express или все другие методы курьера, обычно в пределах недели.
