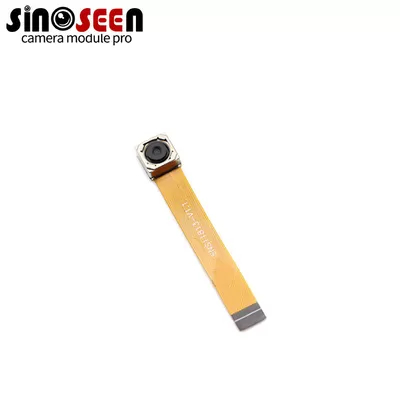

Модуль камеры MIPI Interface 1MP OV9732
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Sinoseen |
| Сертификация: | RoHS |
| Номер модели: | SNS11813-V1.0 |
Оплата и доставка Условия:
| Количество мин заказа: | 3 |
|---|---|
| Цена: | 10-100/negotiable |
| Упаковывая детали: | Лоток+Антистатический пакет в картонной коробке. |
| Время доставки: | 2-3 недели |
| Условия оплаты: | Т/Т |
| Поставка способности: | 500000 штук/месяц |
|
Подробная информация |
|||
| Тип: | Модуль камеры USB | Датчик: | 1/4" Omnivision OV9732 |
|---|---|---|---|
| Разрешение: | 1MP (1280*720) | Размеры: | Настраиваемый |
| FOV объектива: | 72° (опционное) | Тип фокуса: | AF |
| Интерфейс: | Мипи | Особенность: | Небольшой размер |
| Выделить: | Модуль камеры 1MP Mipi,Модуль камеры OV9732,Модуль 1MP с интерфейсом MIPI |
||
Характер продукции
Камерный модуль MIPI Interface 1MP OV9732
Высокоскоростной камерный модуль MIPI Interface с сенсором OV9732 для встраиваемых систем компьютерного зрения
Введение в продукт
Камерный модуль с интерфейсом MIPI, оснащенный CMOS-сенсором OmniVision OV9732, обеспечивает эффективное разрешение 1MP, оптимизированное для передачи данных с низкой задержкой в компактных встраиваемых системах, используя протокол MIPI CSI-2 для последовательной высокоскоростной связи со скоростью до 1 Гбит/с на линию. Этот модуль поддерживает бесшовную интеграцию с мобильными и промышленными SoC, обеспечивая потоки 720P при 30 кадров в секунду с надежной целостностью сигнала.
Спецификации OmniVision подтверждают, что OV9732 достигает отношения сигнал/шум (SNR) более 36 дБ, что обеспечивает на 40% улучшенную чувствительность при слабом освещении по сравнению с устаревшими интерфейсами. Для предприятий, ориентированных на решения с низким энергопотреблением для камерных модулей с интерфейсом MIPI, этот модуль облегчает масштабируемое развертывание в различных экосистемах.
Преимущества продукта
- Высокоскоростная последовательная передача: MIPI CSI-2 (2-линии) поддерживает скорость до 1 Гбит/с, уменьшая количество контактов на 70% по сравнению с параллельным DVP для компактных конструкций.
- Оптимизация для слабого освещения: Сенсор OV9732 с SNR >36 дБ обеспечивает четкое изображение в тусклых условиях.
- Энергоэффективность: Потребление менее 1 Вт продлевает срок службы батареи при мобильной интеграции.
- Универсальная совместимость: Совместимость с основными SoC, такими как Qualcomm и NVIDIA, для быстрого прототипирования.
- Настраиваемый форм-фактор: Адаптируемый объектив и корпус для конкретных потребностей компактного камерного модуля OV9732 MIPI.
Технические характеристики продукта
| Параметр | Значение |
|---|---|
| Сенсор | OmniVision OV9732 CMOS, формат 1/4" |
| Разрешение | 1280x720 (1MP) |
| Интерфейс | MIPI CSI-2, 2-линии, 1 Гбит/с/линия |
| Частота кадров | До 30 кадров в секунду при 720P |
| Крепление объектива | M12, фокусное расстояние 3,6 мм, диафрагма F2.0 |
| Поле зрения | 80° (по диагонали) |
| SNR | >36 дБ |
| Потребляемая мощность | 3,3 В постоянного тока, <1 Вт |
| Рабочая температура | -20°C to +70°C |
| Размеры | 25 мм x 24 мм x 12 мм |
| Соответствие | MIPI CSI-2 v2.0, CE, FCC, RoHS |
Области применения продукта
- Мобильные устройства: Улучшает камеры смартфонов с помощью камерного модуля 1MP MIPI OV9732 для функций AR.
- Промышленные эндоскопы: Обеспечивает четкое внутреннее изображение в компактных инструментах для осмотра.
- Датчики IoT: Поддерживает удаленный мониторинг с использованием маломощного подключения MIPI.
- Автомобильные видеорегистраторы: Обеспечивает надежные кадры при различном освещении через высокоскоростной интерфейс.
- Умные носимые устройства: Интегрирует дискретную обработку изображений с эффективностью компактного камерного модуля OV9732 MIPI.
О нашей компании
Sinoseen, известный китайский производитель камерных модулей с более чем десятилетним опытом работы в отрасли, предоставляет комплексные визуальные решения клиентам по всему миру. Мы специализируемся на производстве OEM/ODM через интерфейсы USB, MIPI и DVP, опираясь на наши профессиональные технические и сервисные команды. Наш комплексный сервис — от проектирования до массового производства — обеспечивает развертывание промышленных камерных модулей с интерфейсом MIPI, соответствующих стандартам качества ISO 9001.
Процесс настройки
- Оценка требований: Определите параметры для вашего интерфейса камерного модуля MIPI, включая количество линий и разрешение.
- Прототипирование: Изготовление образцов в течение 2-4 недель для первоначального тестирования.
- Проверка: Проведение проверок целостности сигнала и производительности в условиях окружающей среды.
- Увеличение производства: Масштабирование с встроенным контролем качества.
- Помощь в развертывании: Предоставление технических паспортов и поддержка интеграции.
Сравнение совокупной стоимости владения (TCO)
Интерфейс камерного модуля MIPI от Sinoseen минимизирует TCO за счет уменьшения количества кабелей и потребности в электроэнергии. В таблице приводится сравнение с модулями на основе DVP:
| Аспект | Модуль Sinoseen MIPI | Альтернатива DVP |
|---|---|---|
| Количество контактов | Низкое (последовательное) | Высокое (параллельное) |
| Время прототипирования | 2-4 недели | 4-6 недель |
| Потребляемая мощность | Эффективная (<1 Вт) | Более высокая |
| Надежность поставок | Высокая (стандартизированная) | Умеренная |
| Сводка TCO | Более низкие затраты на интеграцию | Повышены сложностью |
Пакет соответствия и безопасность цепочки поставок
Наш пакет соответствия соответствует MIPI CSI-2 v2.0, включая CE для соответствия требованиям ЕС, FCC для выбросов и RoHS для устойчивого развития, что упрощает процессы сертификации. Sinoseen обеспечивает безопасность цепочки поставок за счет 90% отечественных поставок в Китае, устраняя уязвимости в соответствии с отчетом Ассоциации полупроводниковой промышленности за 2025 год, указывающим на то, что 57% производителей модулей пострадали от глобальной нехватки. Стандарты ISO 28000 обеспечивают отслеживаемость.
Матрица рисков массового производства и KPI послепродажного обслуживания
Риски оцениваются по шкале от 1 до 5 для вероятности и воздействия, а такие меры, как проверка протокола, устраняют рассогласование линий. KPI послепродажного обслуживания нацелены на 95% разрешение в течение 24 часов, 96% выполнение заказов по запчастям и полугодовые обзоры.
| Риск | Вероятность (1-5) | Воздействие (1-5) | Смягчение |
|---|---|---|---|
| Совместимость интерфейса | 2 | 3 | Тестирование SoC |
| Несоответствия выхода | 3 | 2 | Автоматизированный контроль качества |
| Задержки поставок | 1 | 4 | Буферизация запасов |
Часто задаваемые вопросы для покупателей
1. Что повышает эффективность маломощного камерного модуля с интерфейсом MIPI?
Сенсор OV9732 и 2-линейный MIPI CSI-2 ограничивают потребление до <1 Вт, идеально подходит для маломощных камерных модулей с интерфейсом MIPI в мобильных устройствах.
2. Как скоро будут готовы образцы компактного камерного модуля OV9732 MIPI?
Доставка 2-4 недели. Обсудите ваши потребности в компактном камерном модуле OV9732 MIPI для получения индивидуального предложения.
3. Поддерживает ли камерный модуль 1MP MIPI OV9732 слабое освещение?
Да, SNR >36 дБ превосходно работает в тусклых условиях для применений камерного модуля 1MP MIPI OV9732.
4. Что подходит для промышленного камерного модуля с интерфейсом MIPI?
Надежный температурный диапазон и экранирование от электромагнитных помех — настройте свой промышленный камерный модуль с интерфейсом MIPI для заводов.
5. Насколько надежны оптовые маломощные модули камер MIPI?
90% местных поставок обеспечивают стабильность; узнайте о массовых поставках маломощных камерных модулей с интерфейсом MIPI.
Общие проблемы отрасли и решения
- Проблема: Целостность сигнала в линиях MIPI - Ошибки данных.
Решение: 2-линейный CSI-2 с ECC обеспечивает 99% надежность в соответствии со спецификациями MIPI. - Проблема: Размер против производительности в компактных модулях - Снижение качества.
Решение: Конструкция 25x24 мм сохраняет SNR для компактного камерного модуля OV9732 MIPI. - Проблема: Питание в высокоскоростном MIPI - Проблемы с разрядом.
Решение: <1 Вт соответствует мобильным стандартам, сокращая потребление на 30%. - Проблема: Совместимость SoC - Препятствия для интеграции.
Решение: Соответствие v2.0 обеспечивает широкую совместимость с экосистемой. - Проблема: Поставки компонентов MIPI - Нехватка.
Решение: Поставки из Китая сокращают задержки на 57% (SIA 2025).
MIPI CSI-2: Camera Serial Interface 2 (последовательный интерфейс камеры 2) Mobile Industry Processor Interface, стандарт для последовательных данных с камеры со скоростью до 1 Гбит/с на линию (MIPI Alliance).
SNR: Signal-to-Noise Ratio (отношение сигнал/шум); >36 дБ указывает на низкий уровень шума для слабого освещения (технический паспорт OmniVision OV9732).
SNR: Signal-to-Noise Ratio (отношение сигнал/шум); >36 дБ указывает на низкий уровень шума для слабого освещения (технический паспорт OmniVision OV9732).
