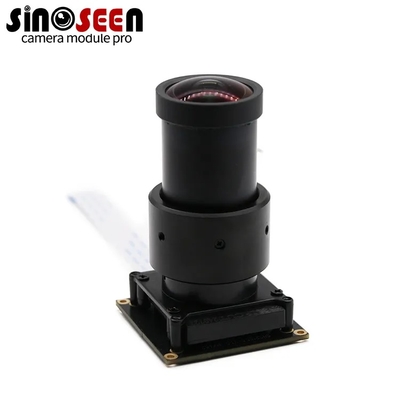

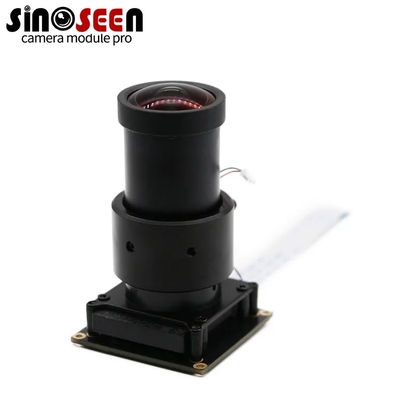

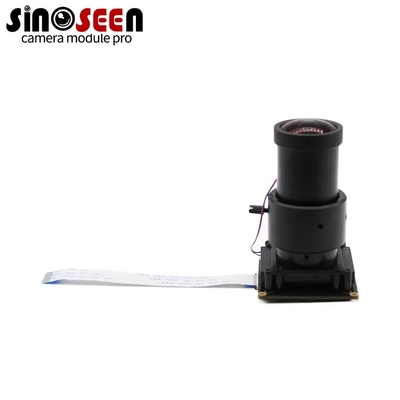

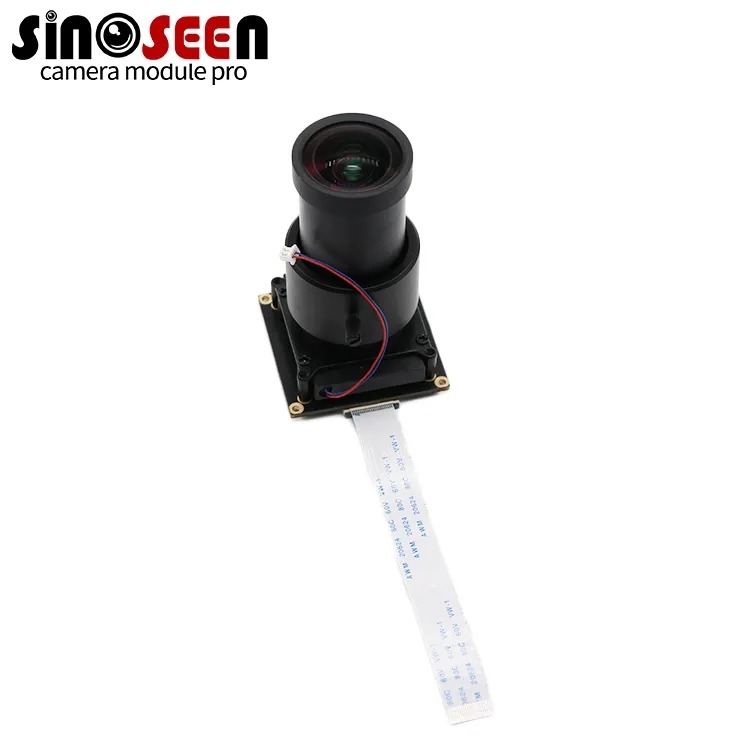

8MP Starvis Sony IMX567/568 CMOS модуль камеры MIPI с глобальным затвором для высокоскоростных сценариев
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Sinoseen |
| Сертификация: | RoHS、ISO9001、CE |
| Номер модели: | XLS-IMX567/568-8MP |
Оплата и доставка Условия:
| Количество мин заказа: | 5 |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Поднос+Антистатический пакет в картонной коробке |
| Время доставки: | 2-3week |
| Условия оплаты: | T/T |
| Поставка способности: | 500000 частей/месяц |
|
Подробная информация |
|||
| Тип: | Модуль камеры MIPI | Датчик: | Snoy IMX567/568 CMOS |
|---|---|---|---|
| Резолюция: | 8МП 2840(Г)x2840(В) | Размер: | (ориентированный на заказчика) |
| FOV объектива: | 70° (опционное) | Тип фокусировки: | Фиксированный фокус |
| Выделить: | High Speed Cmos camera module,IMX567 Cmos camera module,Global Shutter Cmos camera module |
||
Характер продукции
Поддерживает отладку с NXP и NVIDIA
Новейший 8-мегапиксельный модуль глобального затвора MIPI камеры Sinoseen (модель: XLS-IMX567/568-8mp) интегрирует CMOS-сенсор Sony Starvis IMX567/568, предлагая превосходные возможности захвата изображений для профессиональных приложений. Основным преимуществом этого модуля является уникальный выход с соотношением сторон 1:1, позволяющий отображать изображения с высоким разрешением 2840x2840 без обрезки, при этом поддерживая частоту кадров до 214 кадров в секунду, обеспечивая плавную и четкую работу в высокоскоростных сценариях.
Функциональность глобального затвора модуля является основой для получения изображений без потерь. В отличие от традиционной технологии скользящего затвора, глобальная экспозиция гарантирует, что все пиксели изображения экспонируются одновременно, устраняя искажения изображения, размытие движения или “эффект желе”, которые могут возникать при быстро движущихся объектах. Это означает, что вы можете получать точные изображения высокого разрешения без искажений, будь то захват быстро движущихся производственных линий или сложных динамических сред.
Этот промышленный модуль камеры превосходен в областях со строгими требованиями к целостности изображения и производительности в реальном времени, благодаря изображениям высокого разрешения 1:1, глобальной экспозиции и высокой частоте кадров. В приложениях машинного зрения он может точно выполнять измерения размеров, проверку внешнего вида продукции и быстро выявлять незначительные дефекты и царапины, значительно повышая эффективность контроля качества на высокоскоростных производственных линиях. Для приложений компьютерного зрения, требующих высокоточных вычислений и анализа, таких как 3D-реконструкция и получение визуальных данных ИИ, его способность к получению изображений без искажений особенно важна, обеспечивая надежные, высококачественные необработанные данные для сложных алгоритмов.
Модуль использует универсальный интерфейс MIPI и поддерживает настраиваемую длину FPC, предлагая большую гибкость и удобство для интеграции в компактные устройства. Он широко совместим с основными операционными системами, такими как Windows, Android и Linux, и поддерживает форматы вывода RAW в цвете/монохроме, предоставляя разработчикам мощные возможности постобработки и оптимизации алгоритмов.
Мы стремимся предоставлять оптимизированные визуальные решения для ваших проектов. Если вы ищете высокопроизводительную 8-мегапиксельную камеру с глобальным затвором MIPI или заинтересованы в модуле Sinoseen XLS-IMX567/568-8mp, пожалуйста, свяжитесь с нашей инженерной командой в любое время, и мы предоставим вам профессиональную поддержку.
Спецификация
| Номер продукта | XLS-IMX567-8MP | XLS-IMX568-8MP |
| CMOS-сенсор | 1/1.8" Sony lMX567, моно/цвет, 5.1 мегапикселей | 1/1.8" Sony lMX568, моно/цвет, 5.1 мегапикселей |
| Активные пиксели | 2472(H)x2064(V) | 2472(H)x 2064(V) |
| Размер пикселя | 2.74(H)x2.74(V)um | 2.74(H)x 2.74(V)um |
| Размер активного сенсора | 6.773(H)x5.655(v)мм | 6.773(H)x5.655(V)мм |
| Тип затвора | Глобальный затвор | Глобальный затвор |
| Разрешение АЦП | 8 бит / 10 бит / 12 бит | 8 бит / 10 бит/ 12 бит |
| Выход CS1-2 | 2 линии/ 4 линии / RAW 8, 10 или 12 | 2 линии/ 4 линии / RAW 8. 10 или 12 |
| Максимальная скорость CS1-2 | 1.2 Гбит/с/линия макс. | 1.2 Гбит/с/линия макс. |
| Скорость по умолчанию CSl-2 | 1.2 Гбит/с/линия | 1.2 Гбит/с/линия |
| Макс. кадров в секунду (полное разрешение, 4 линии) | 97.0 кадров в секунду при 8 бит/ 79.4 кадров в секунду при 10 бит/ 67.2 кадров в секунду при 12 бит | 97.0 кадров в секунду при 8 бит/ 79.4 кадров в секунду при 10 бит/ 67.2 кадров в секунду при 12 бит |
| Режимы вывода | режим потоковой передачи, режим быстрого запуска | режим потоковой передачи, режим быстрого запуска |
| Разрешение затвора | 1 горизонтальная единица | 1 горизонтальная единица |
| Усиление | 0-24 дБ аналоговое усиление + 24-48 дБ цифровое усиление | 0-24 дБ аналоговое усиление + 24-48 дБ цифровое усиление |
| Соотношение сигнал/шум | н/д | н/д |
| Динамический диапазон | н/д | н/д |
| HDR | НЕТ | НЕТ |
| CRA | н/д | н/д |
| Поддержка ROl/обрезки | ДА | ДА |
| Поддержка биннинга/субдискретизации | Да: биннинг 2x2 / Да | Да: биннинг 2x2 / Да |
| Режимы реверса | для вертикального или горизонтального: нормальное или инвертированное считывание | для вертикального или горизонтального: нормальное или инвертированное считывание |
| Вход триггера | ДА | ДА |
| Выход вспышки | ДА | ДА |
| Потребляемая мощность | 210 мА (@3.3 В) макс. при активности | 180 мА (@3.3 В) макс. при активности |
| Ток в режиме ожидания | 50 мА | 45 мА |
| Рабочая температура | -30 до +75 °C, без конденсации | -30 до +75 °C, без конденсации |
| Температура хранения | -30 до +80 °C | -30 до +80 °C |
| Температура гарантии производительности | -10 до +60 °C | -10 до +60 °C |
| Напряжение питания | 3.3 В +/- 5% на входе модуля (не включая падение напряжения на кабеле) |
3.3 В +/- 5% на входе модуля (не включая падение напряжения на кабеле)
|
